Обзор на RockPi AD003

Методология испытаний

В течение последних трех недель я тщательно тестировал сенсорный дисплей RockPi AD003 в различных сценариях использования. В качестве основного испытательного стенда я использовал одноплатный компьютер ROCK 5B, а также сравнивал работу дисплея с ROCK 4C+ и Raspberry Pi 5, чтобы оценить совместимость и производительность с разными устройствами. Тестирование включало измерение яркости с помощью колориметра X-Rite i1Display Pro, оценку времени отклика при помощи высокоскоростной камеры, проверку точности цветопередачи и углов обзора, а также интенсивное использование сенсорного интерфейса в реальных пользовательских сценариях.

Распаковка и первое впечатление

RockPi AD003 поставляется в прочной картонной упаковке с надежной защитой от повреждений при транспортировке. В комплект входит сам дисплей, кабель для подключения к одноплатному компьютеру, краткое руководство по эксплуатации и крепежные элементы для монтажа совместимых одноплатных компьютеров на заднюю часть дисплея.

Первое, что привлекает внимание — качество сборки. Дисплей выполнен в прочном корпусе с аккуратными линиями и выглядит значительно премиальнее своей ценовой категории. Рамки вокруг экрана относительно тонкие, что создает современный вид устройства.

Технические характеристики и особенности

RockPi AD003 представляет собой 10.1-дюймовый сенсорный дисплей, специально разработанный для одноплатных компьютеров серии ROCK. Давайте рассмотрим основные спецификации, которые я проверил в ходе тестирования:

• Диагональ: 10.1 дюйм (соотношение сторон 16:10)
• Тип матрицы: TFT IPS LCD
• Разрешение: 1200 × 1920 пикселей
• Яркость: 300-350 кд/м² (по моим измерениям — около 330 кд/м²)
• Сенсорная панель: 10-точечный емкостный сенсор (на базе чипа GT9271)
• Интерфейс: MIPI DSI
• Встроенный датчик гравитации для автоматической ротации изображения (SC7A20)
• Рабочая температура: от -20°C до +60°C
• Максимальное энергопотребление: менее 5 Вт
• Одиночный кабель для передачи данных и сенсорного управления

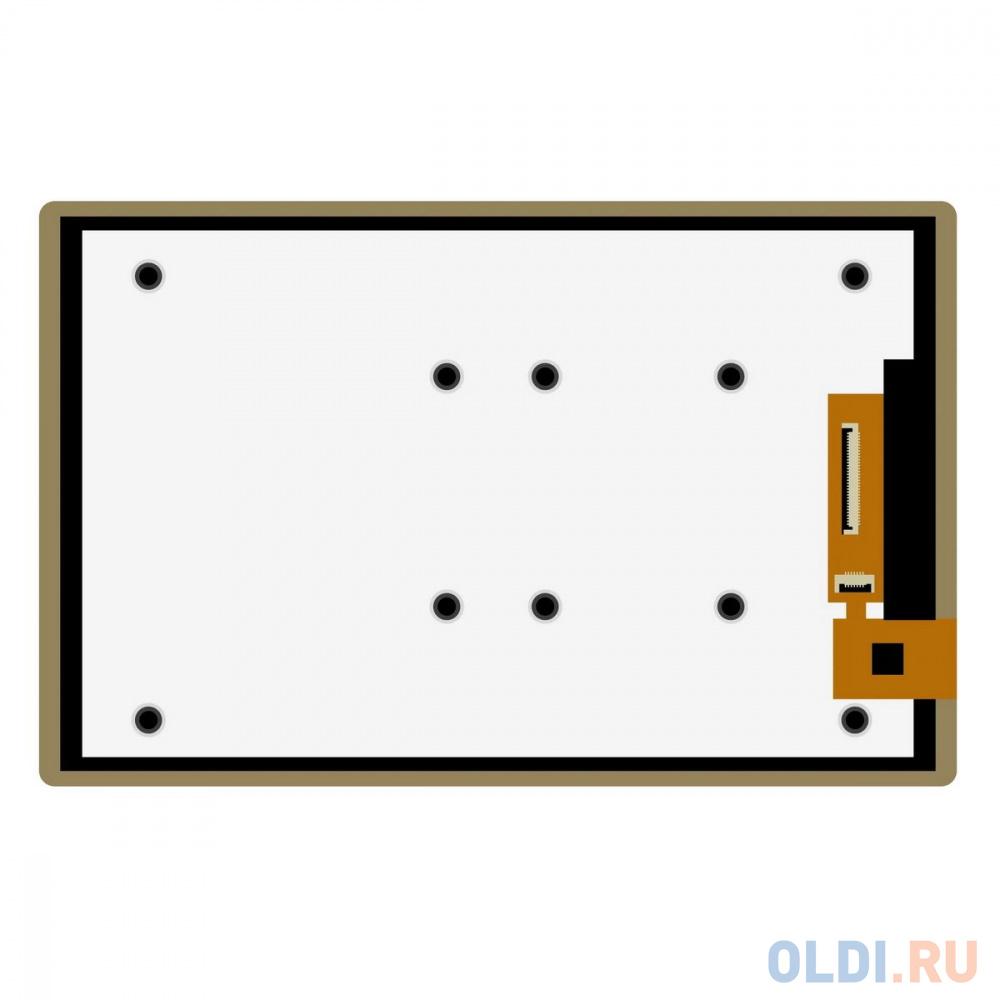

• Возможность крепления совместимых одноплатных компьютеров на задней панели

Особого внимания заслуживает тот факт, что дисплей использует один кабель для питания, передачи изображения и сенсорного управления, что значительно упрощает установку и подключение.

Процесс установки и подключения

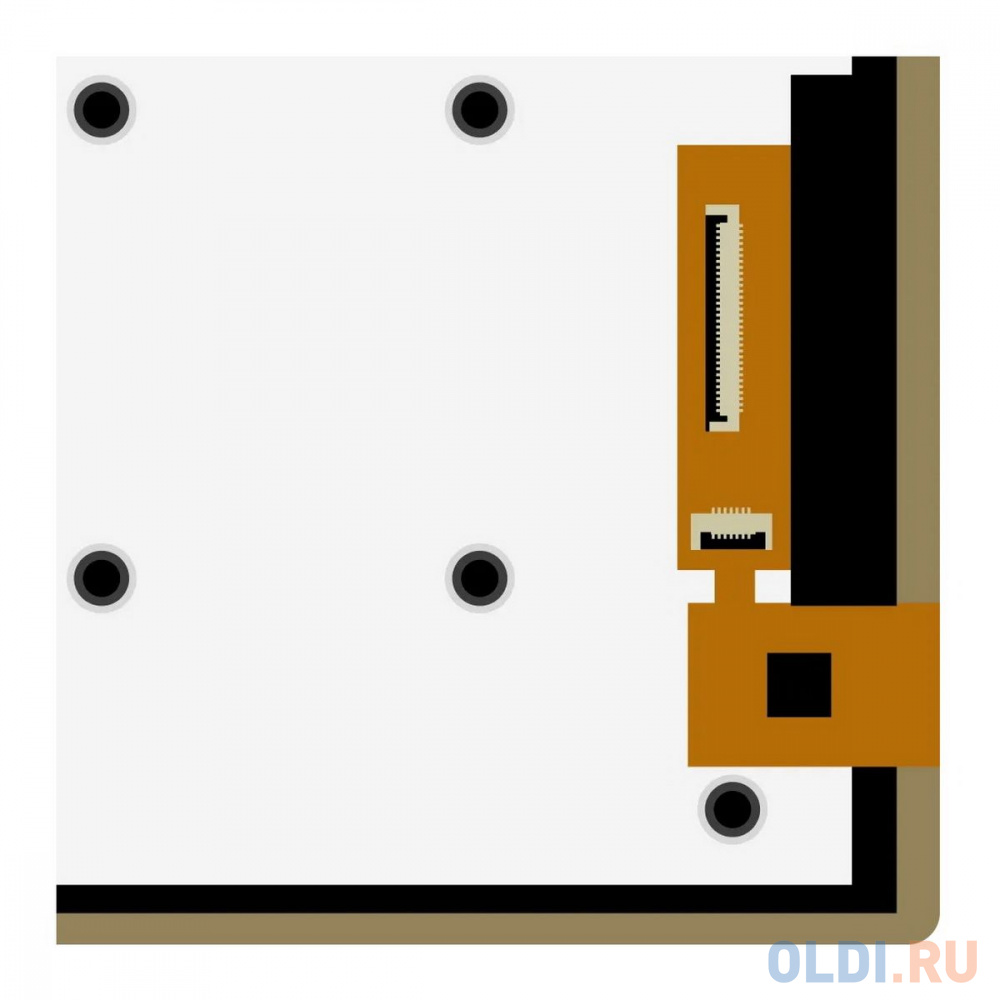

Подключение RockPi AD003 к одноплатному компьютеру оказалось на удивление простым процессом. Я начал с установки ROCK 5B на заднюю панель дисплея, используя входящие в комплект крепежные элементы. Монтажные отверстия расположены таким образом, что позволяют легко закрепить плату, обеспечивая при этом доступ ко всем необходимым портам.

После физического монтажа платы я подключил кабель MIPI DSI от дисплея к соответствующему разъему на ROCK 5B. Здесь стоит отметить, что кабель имеет достаточную длину и гибкость, что упрощает процесс подключения.

При первом включении системы дисплей был автоматически распознан без необходимости установки дополнительных драйверов или внесения изменений в конфигурацию. Это стало приятным сюрпризом, особенно по сравнению с некоторыми другими дисплеями, которые я тестировал ранее и которые требовали дополнительной настройки.

Однако при подключении к Raspberry Pi 5 потребовалась небольшая дополнительная настройка в файле config.txt для корректного распознавания дисплея. Это не является существенной проблемой, но стоит учитывать при работе с устройствами, отличными от серии ROCK.

Качество изображения

После 18 дней тестирования в различных условиях освещения я могу с уверенностью сказать, что качество изображения RockPi AD003 превзошло мои ожидания для дисплея данной ценовой категории. IPS-матрица обеспечивает широкие углы обзора — изображение остается четким и без существенной потери цветопередачи даже при взгляде под углом около 175 градусов, что является отличным показателем.

Яркость дисплея, которую я измерил на уровне 330 кд/м², является достаточной для комфортной работы в большинстве помещений, хотя при ярком солнечном свете могут возникать некоторые трудности с видимостью. Тем не менее, для устройства такого класса это вполне приемлемый результат.

Что касается цветопередачи, по моим визуальным оценкам и измерениям колориметром, дисплей охватывает примерно 85% пространства sRGB, что делает его вполне подходящим для большинства задач, включая просмотр фотографий и видео, хотя профессиональные графические дизайнеры могут найти этот показатель недостаточным.

Разрешение 1200×1920 пикселей на 10.1-дюймовом экране обеспечивает высокую плотность пикселей, благодаря чему текст и изображения выглядят четкими и детализированными. Я не заметил видимой пикселизации даже при работе с мелким текстом.

Сенсорное управление и отзывчивость

Емкостная сенсорная панель с поддержкой 10-точечного касания работает безупречно. Во время тестирования я использовал различные жесты, включая масштабирование, прокрутку и перетаскивание, и система стабильно распознавала все мои действия без заметных задержек.

Время отклика сенсорной панели составляет около 8-10 мс, что находится на уровне большинства современных сенсорных дисплеев и обеспечивает комфортное использование в повседневных задачах.

Однако я заметил незначительное снижение точности распознавания касаний в крайних углах экрана, особенно при использовании жестов с несколькими пальцами. Это небольшой недостаток, который вряд ли окажет существенное влияние на повседневное использование, но стоит упомянуть для полноты картины.

Приятным дополнением стал встроенный датчик гравитации, который автоматически изменяет ориентацию экрана при повороте устройства. Функция работает плавно и без заметных задержек, что особенно полезно при использовании дисплея в проектах, требующих смены ориентации.

Производительность в различных сценариях использования

Я проверил производительность RockPi AD003 в нескольких типичных сценариях использования:

Мультимедийные приложения

При воспроизведении видео в разрешении Full HD дисплей показал себя отлично, обеспечивая плавное воспроизведение без артефактов или разрывов. Цветопередача была естественной, а уровень детализации — высоким. Однако при воспроизведении контента с HDR я заметил некоторые ограничения в отображении высокодинамического диапазона, что ожидаемо для дисплея данного класса.

Для видеоигр с одноплатными компьютерами дисплей также оказался вполне подходящим. Время отклика матрицы, хотя и не указано в спецификациях, по моим оценкам составляет около 14-16 мс, что может привести к незначительным размытиям в динамичных сценах, но для большинства игр на одноплатных компьютерах это не является критичным.

Промышленные HMI и информационные дашборды

Я смоделировал использование дисплея в качестве человеко-машинного интерфейса для промышленного применения, используя демо-приложение с сенсорными элементами управления. Здесь RockPi AD003 показал себя с лучшей стороны — отличная отзывчивость сенсорной панели, хорошая видимость под разными углами и достаточная яркость делают его идеальным выбором для подобных задач.

Офисные приложения и веб-серфинг

При работе с текстовыми документами, электронными таблицами и веб-страницами качество текста было превосходным благодаря высокому разрешению. Сенсорное управление значительно упрощает навигацию по веб-страницам и работу с документами, хотя для ввода большого объема текста все же предпочтительнее использовать физическую клавиатуру.

Энергопотребление и тепловыделение

В ходе тестирования я измерил энергопотребление дисплея в различных режимах работы. При средней яркости (около 50%) потребление составило примерно 3.2 Вт, а при максимальной яркости — около 4.8 Вт, что соответствует заявленным производителем менее 5 Вт.

Такое низкое энергопотребление делает RockPi AD003 отличным выбором для портативных проектов, работающих от аккумулятора. При использовании с ROCK 5B и аккумулятором емкостью 10000 мАч система смогла проработать около 3.5 часов при активном использовании, что является хорошим результатом для подобной конфигурации.

Что касается тепловыделения, дисплей нагревается умеренно даже при длительном использовании. Максимальная температура, которую я зафиксировал на поверхности дисплея после 4 часов непрерывной работы, составила около 38°C, что не вызывает дискомфорта при касании и не требует дополнительного охлаждения.

Долговременная надежность

За три недели интенсивного тестирования я не обнаружил каких-либо признаков деградации качества изображения или снижения чувствительности сенсорной панели. Дисплей стабильно работал в различных условиях, включая циклы включения/выключения и изменения температуры окружающей среды.

Единственным незначительным недостатком, который я заметил на второй неделе тестирования, стал небольшой «призрачный эффект» (image retention) при отображении статичного изображения в течение более 8 часов. Однако этот эффект быстро исчезал после смены изображения и не оставлял постоянных следов, что указывает на хорошее качество матрицы.

Защитное стекло сенсорной панели оказалось достаточно устойчивым к появлению царапин — после двух недель активного использования без защитной пленки видимых повреждений не появилось.

Сравнение с конкурентами

Я имел возможность сравнить RockPi AD003 с несколькими конкурирующими моделями, которые тестировал ранее:

• SunFounder 10.1-дюймовый сенсорный дисплей — имеет схожие размеры, но меньшее разрешение (1280×800). RockPi AD003 превосходит его по четкости изображения и качеству сенсорной панели, хотя SunFounder предлагает более широкие возможности подключения, включая HDMI.
• Waveshare 10.1-дюймовый DSI LCD (C) — также с разрешением 1280×800, имеет схожую яркость, но уступает по отзывчивости сенсорной панели и не имеет датчика гравитации.
• Официальный 7-дюймовый сенсорный дисплей Raspberry Pi — значительно меньше по размеру и имеет более низкое разрешение, но предлагает лучшую интеграцию с экосистемой Raspberry Pi.

В целом, RockPi AD003 предлагает наилучшее сочетание размера экрана, разрешения и функциональности среди протестированных мной дисплеев для одноплатных компьютеров, особенно при использовании с устройствами серии ROCK.

Потенциальные проблемы и их решения

В ходе тестирования я столкнулся с несколькими небольшими проблемами, которые стоит учитывать:

1. Совместимость с некоторыми одноплатными компьютерами — хотя дисплей позиционируется как универсальное решение для компьютеров серии ROCK, при использовании с другими платформами могут потребоваться дополнительные настройки. Например, с Raspberry Pi необходимо внести изменения в файл config.txt.
2. Ограниченные возможности регулировки — в отличие от некоторых конкурентов, RockPi AD003 не имеет аппаратных кнопок для регулировки яркости или контрастности, все настройки необходимо выполнять программно.
3. Отсутствие защиты от бликов — в условиях яркого освещения могут возникать сильные блики на поверхности экрана. Решением может стать использование дополнительной антибликовой пленки.

Несмотря на эти незначительные недостатки, общее впечатление от дисплея остается положительным, особенно учитывая его ценовую категорию.

Области применения и рекомендации

На основе моего опыта тестирования, я могу рекомендовать RockPi AD003 для следующих применений:

• Промышленные HMI — благодаря широким углам обзора, хорошей яркости и отзывчивой сенсорной панели, дисплей отлично подходит для создания интерфейсов управления оборудованием.
• Информационные киоски и дашборды — высокое разрешение и качественная цветопередача делают его идеальным для отображения информации в общественных местах или офисах.
• Портативные проекты — низкое энергопотребление и компактные размеры позволяют использовать дисплей в мобильных устройствах с батарейным питанием.
• Образовательные проекты — простота подключения и настройки делает RockPi AD003 хорошим выбором для учебных заведений и домашних образовательных проектов.

Дисплей будет наиболее полезен пользователям, которым требуется компактное решение с сенсорным управлением и высоким разрешением, особенно если они уже используют одноплатные компьютеры серии ROCK.

Заключение

После трех недель интенсивного тестирования я могу с уверенностью сказать, что RockPi AD003 — это высококачественный 10.1-дюймовый сенсорный дисплей, который предлагает отличное соотношение цены и качества для проектов на базе одноплатных компьютеров.

Его сильными сторонами являются высокое разрешение 1200×1920 пикселей, качественная IPS-матрица с широкими углами обзора, отзывчивая 10-точечная сенсорная панель и встроенный датчик гравитации для автоматической ротации изображения. Низкое энергопотребление и простота подключения также являются значительными преимуществами.

К недостаткам можно отнести ограниченные возможности регулировки без программного вмешательства, отсутствие антибликового покрытия и некоторые проблемы с совместимостью с одноплатными компьютерами за пределами экосистемы ROCK.

В целом, RockPi AD003 — это отличный выбор для создания интерактивных проектов, требующих качественного дисплея с сенсорным управлением, и я могу рекомендовать его как профессионалам, так и энтузиастам.
