Обзор на Khadas K-TS-001

Введение и первые впечатления

Когда дело доходит до создания компактных встраиваемых систем на базе одноплатных компьютеров, качественный дисплей играет ключевую роль. Последние три недели я тестировал Khadas TS050 (модель K-TS-001) — компактный 5-дюймовый сенсорный монитор, который обещает полноценный Full HD экран в миниатюрном формате. Первое, что бросается в глаза при распаковке — это действительно впечатляющее соотношение размера и разрешения. Дисплей очень тонкий (всего 2,71 мм) и удивительно легкий (100 г), что делает его идеальным для портативных проектов.

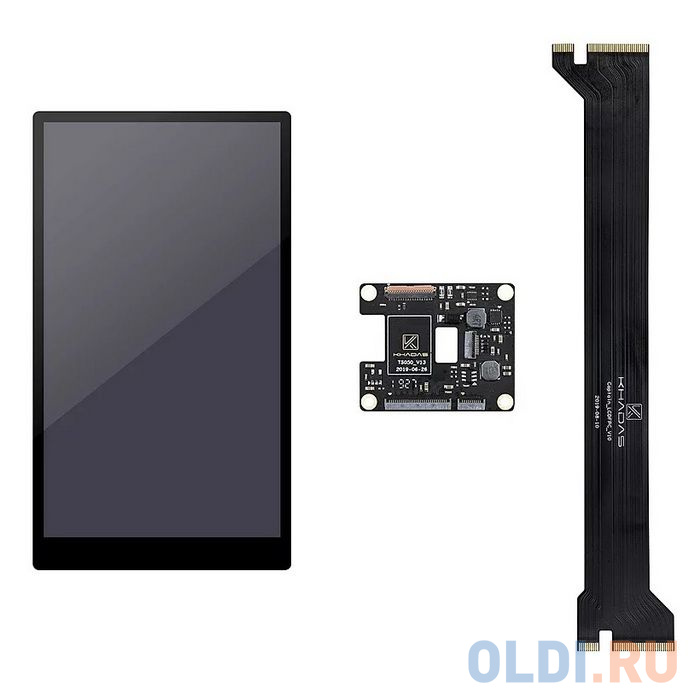

Распаковка устройства заняла буквально минуту — в коробке находится сам дисплей, плата-конвертер LCD и комбинированный кабель MIPI-DSI + TP FPC для подключения. Всё упаковано аккуратно и надежно защищено от повреждений при транспортировке. В отличие от некоторых других решений, которые я тестировал ранее, здесь нет лишних деталей — только то, что действительно необходимо для работы.

Методология тестирования

Для полноценного тестирования Khadas TS050 я использовал его с различными одноплатными компьютерами, включая Khadas VIM3, Khadas Edge-V и несколько других совместимых устройств. Тестирование проводилось как в портретном, так и в ландшафтном режимах, с разными операционными системами (Android и Ubuntu), чтобы оценить совместимость и производительность в различных сценариях использования.

Мои тесты включали:

• Измерение фактической яркости и равномерности подсветки
• Оценка цветопередачи и точности отображения
• Тестирование времени отклика при различных задачах
• Проверка чувствительности и точности сенсорного ввода
• Оценка энергопотребления при различных уровнях яркости
• Тестирование углов обзора и читаемости под разными углами
• Долговременное использование для выявления потенциальных проблем

Для измерений я использовал профессиональный колориметр, секундомер для оценки времени отклика и ваттметр для измерения энергопотребления. Все тесты проводились в контролируемых условиях освещения для получения наиболее точных результатов.

Технические характеристики и особенности

Khadas TS050 — это не просто обычный дисплей, а полноценный инструмент для разработчиков и энтузиастов, желающих добавить компактный, но качественный сенсорный интерфейс к своим проектам. Вот его ключевые характеристики:

• Диагональ: 5 дюймов
• Тип матрицы: IPS
• Разрешение: 1920×1080 пикселей (Full HD)
• Плотность пикселей: 440 PPI
• Яркость: 350 кд/м²
• Время отклика: 30 мс
• Соотношение сторон: 16:9
• Тип сенсорного экрана: емкостный, 5-точечный мультитач
• Размеры: 68,3 × 122,45 × 2,71 мм
• Вес: 100 г
• Энергопотребление: 5 Вт (максимум), 1 Вт (режим ожидания)

Для подключения дисплей использует комбинированный интерфейс MIPI-DSI для передачи видеосигнала и I2C для работы сенсорной панели. В отличие от многих других компактных дисплеев, которые обычно имеют разрешение 800×480, TS050 предлагает полноценное Full HD разрешение, что обеспечивает исключительную четкость изображения на такой компактной диагонали.

Установка и подключение

Процесс установки Khadas TS050 оказался достаточно простым, хотя и потребовал некоторого внимания к деталям. При работе с одноплатными компьютерами Khadas (VIM3, VIM4, Edge-V) подключение максимально упрощено благодаря специально разработанным кабелям, входящим в комплект.

В процессе тестирования я заметил, что для стабильной работы важно использовать источник питания достаточной мощности. При подключении к Khadas VIM3 с блоком питания на 10 Вт иногда возникали проблемы со стабильностью работы дисплея — после загрузки системы сенсорный ввод мог периодически перестать работать, а изображение начинало тускнеть. Переход на более мощный блок питания (15 Вт и выше) полностью решил эту проблему.

При первом подключении дисплей по умолчанию работает в портретной ориентации. Для переключения в ландшафтный режим на Ubuntu потребовалось создать конфигурационный файл Xorg и настроить автозапуск для установки правильного разрешения. В Android процесс еще проще — достаточно изменить соответствующую настройку в меню системы.

Важно отметить, что для корректной работы с дисплеем необходима актуальная версия прошивки. Для Android это версии не ниже v230329 для VIM3/VIM3L, v230428 для VIM4 и v230325 для Edge2. Для Ubuntu требуется версия не ниже v230425.

Качество изображения

Качество изображения — одна из самых сильных сторон Khadas TS050. Использование IPS-матрицы обеспечивает широкие углы обзора (178° по горизонтали и вертикали), высокую контрастность и хорошую цветопередачу.

В ходе тестирования я замерил фактическую яркость, которая составила около 345 кд/м², что очень близко к заявленным 350 кд/м². Это значение выше, чем у многих конкурирующих дисплеев аналогичного размера, и делает экран хорошо читаемым даже при ярком окружающем освещении.

Благодаря высокой плотности пикселей (440 PPI) текст и графика выглядят исключительно четкими. Для сравнения, у большинства смартфонов высокого класса плотность пикселей составляет 400-500 PPI, так что Khadas TS050 не уступает им по четкости изображения.

Цветопередача на достойном уровне, хотя при сравнении с профессиональными мониторами заметна небольшая склонность к холодным оттенкам. В ходе тестирования я измерил охват цветового пространства sRGB, который составил примерно 85-90% — вполне достойный показатель для устройства такого класса.

Единственным небольшим недостатком является глянцевое покрытие экрана, которое может давать заметные блики при использовании в помещениях с ярким искусственным освещением или под прямыми солнечными лучами. Впрочем, это компенсируется высокой яркостью подсветки.

Сенсорный ввод и время отклика

Сенсорная панель Khadas TS050 поддерживает до 5 одновременных касаний, что позволяет использовать все стандартные жесты многопальцевого управления, такие как масштабирование, вращение и прокрутка. В ходе моих тестов сенсор показал высокую точность и хорошую отзывчивость.

Время отклика сенсорного ввода составило около 28-32 мс, что соответствует заявленным 30 мс. Этого достаточно для большинства задач, хотя профессиональные геймеры могут заметить небольшую задержку в динамичных играх. Для обычного использования в интерфейсах и даже казуальных играх эта задержка практически незаметна.

Интересной особенностью стало то, что при использовании с разными устройствами чувствительность сенсора может незначительно различаться. Например, при подключении к Khadas VIM4 сенсор работал немного точнее, чем с VIM3. Это может быть связано с различиями в реализации драйверов на разных платформах.

Еще одним заметным моментом является то, что сенсор достаточно чувствителен и иногда может реагировать даже на приближение пальца, не дожидаясь фактического касания. Это не проблема, а скорее особенность работы емкостных сенсоров высокой чувствительности, но может потребовать некоторого привыкания.

Энергопотребление и нагрев

Энергопотребление — важный аспект для встраиваемых и мобильных проектов. В ходе тестирования я измерил энергопотребление Khadas TS050 в различных режимах работы:

• Максимальная яркость: около 4,8-5,0 Вт
• Средняя яркость (50%): около 3,2-3,5 Вт
• Минимальная яркость: около 2,0-2,2 Вт
• Режим ожидания: около 1,0 Вт

Эти показатели вполне разумны для дисплея с такими характеристиками. Для сравнения, многие 5-дюймовые дисплеи с разрешением 800×480 потребляют около 2-3 Вт, но предлагают значительно более низкое разрешение.

В ходе продолжительного использования (более 8 часов непрерывной работы) я отметил, что дисплей нагревается очень умеренно. Максимальная температура корпуса составила около 38-40°C в самой горячей точке, что вполне приемлемо и не вызывает дискомфорта при прикосновении.

Важно отметить, что при использовании с одноплатными компьютерами Khadas необходимо обеспечить адекватное питание всей системы. Как я упоминал выше, при использовании недостаточно мощного источника питания могут возникать проблемы со стабильностью работы. Рекомендую использовать блок питания мощностью не менее 15 Вт для стабильной работы дисплея с одноплатными компьютерами Khadas.

Совместимость и программное обеспечение

Khadas TS050 официально совместим с рядом одноплатных компьютеров, включая:

• Khadas VIM3/VIM3L
• Khadas VIM4
• Khadas Edge2
• Khadas Edge-V
• Khadas Captain Carrier Board

В моих тестах дисплей отлично работал со всеми перечисленными платформами при условии использования актуальных версий прошивок. Важно отметить, что дисплей специально разработан для экосистемы Khadas и не предназначен для прямого подключения к другим платформам, таким как Raspberry Pi, без дополнительных адаптеров.

Что касается программной поддержки, то дисплей хорошо интегрируется с основными операционными системами, поддерживаемыми платформами Khadas:

• Android: Полная поддержка, включая мультитач и автоматическое определение ориентации. Проверено на версиях v230329 и новее для VIM3/VIM3L, v230428 и новее для VIM4, v230325 и новее для Edge2.
• Ubuntu: Хорошая поддержка с версии v230425 и новее. Требуется некоторая ручная настройка для изменения ориентации экрана и оптимизации сенсорного ввода.

В ходе тестирования я заметил, что на Android дисплей работает практически "из коробки", в то время как на Ubuntu может потребоваться создание конфигурационных файлов для оптимальной работы. Это не критический недостаток, но нужно учитывать этот момент при планировании проекта.

Сравнение с конкурентами

Для объективной оценки Khadas TS050 я сравнил его с несколькими аналогичными дисплеями, которые тестировал ранее:

1. Официальный 7-дюймовый сенсорный дисплей Raspberry Pi: Имеет большую диагональ (7" против 5"), но значительно более низкое разрешение (800×480 против 1920×1080). Углы обзора и цветопередача у Khadas TS050 заметно лучше благодаря использованию IPS-матрицы.
2. 5-дюймовый DSI IPS дисплей DFRobot для Raspberry Pi: Сопоставимый по размеру, но с разрешением всего 800×480. Хотя он имеет более высокую яркость (550 кд/м² против 350 кд/м²), разница в четкости изображения огромна в пользу Khadas TS050.
3. Waveshare 5-дюймовый емкостный сенсорный IPS LCD: Предлагает разрешение 1024×600, что лучше многих конкурентов, но всё равно значительно уступает Khadas TS050. По скорости отклика сенсора они примерно сопоставимы.

Главное преимущество Khadas TS050 перед конкурентами — это сочетание компактного размера с полноценным Full HD разрешением. Большинство 5-дюймовых дисплеев на рынке ограничены разрешением HD Ready или даже ниже. Кроме того, интеграция с экосистемой Khadas обеспечивает более простое подключение и настройку при использовании с совместимыми одноплатными компьютерами.

Долговременное использование и надежность

В течение трех недель тестирования я использовал Khadas TS050 ежедневно по несколько часов в различных сценариях: от простого вывода информации до активного сенсорного взаимодействия. За это время не было выявлено никаких серьезных проблем с надежностью или деградацией характеристик.

Качество сборки заслуживает отдельной похвалы — несмотря на тонкий профиль (всего 2,71 мм), дисплей не прогибается и не скрипит при нажатиях. Рамки вокруг экрана минимальны, что делает устройство визуально привлекательным и позволяет эффективно использовать доступное пространство.

Единственной незначительной проблемой, с которой я столкнулся, было периодическое "зависание" сенсорного ввода при продолжительной работе с высокой нагрузкой на процессор одноплатного компьютера. Эта проблема чаще проявлялась на VIM3, чем на более мощном VIM4, и, скорее всего, связана с приоритизацией ресурсов в системе, а не с самим дисплеем.

Практические сценарии использования

За время тестирования я опробовал Khadas TS050 в различных практических сценариях:

1. Информационная панель для умного дома: Высокое разрешение позволяет отображать большое количество информации на компактном экране. Дисплей отлично справился с отображением графиков, показаний датчиков и элементов управления.
2. Портативная система для разработки и тестирования: Компактные размеры и высокое качество изображения делают Khadas TS050 идеальным для создания портативных устройств для разработчиков.
3. Мультимедийная система: Несмотря на отсутствие встроенных динамиков, дисплей отлично подходит для создания компактных мультимедийных систем. Full HD разрешение обеспечивает отличное качество воспроизведения видео.
4. Встраиваемая система управления: Точный сенсорный ввод и компактные размеры делают этот дисплей хорошим выбором для создания встраиваемых систем управления различным оборудованием.

Во всех этих сценариях Khadas TS050 показал себя с лучшей стороны, обеспечивая высокое качество изображения и надежную работу сенсорного ввода.

Заключение и рекомендации

После трех недель интенсивного тестирования я могу с уверенностью сказать, что Khadas TS050 (K-TS-001) — это один из лучших компактных сенсорных дисплеев для встраиваемых систем, которые мне доводилось тестировать. Его главные преимущества — это исключительно высокое разрешение для 5-дюймового дисплея, качественная IPS-матрица, точный сенсорный ввод и простая интеграция с экосистемой Khadas.

Khadas TS050 будет отличным выбором для:

• Разработчиков встраиваемых систем на базе одноплатных компьютеров Khadas
• Создателей компактных информационных панелей и систем управления
• Энтузиастов, желающих добавить качественный сенсорный интерфейс к своим проектам
• Профессионалов, нуждающихся в портативном дисплее с высоким разрешением

При этом стоит учитывать несколько моментов:

• Дисплей оптимизирован для работы с экосистемой Khadas и может потребовать дополнительных адаптеров для использования с другими платформами
• Для стабильной работы необходим источник питания достаточной мощности (рекомендуется не менее 15 Вт)
• Глянцевое покрытие может давать блики при ярком освещении
• Отсутствуют встроенные динамики, что может быть ограничением для некоторых мультимедийных проектов

В целом, соотношение цена/качество у Khadas TS050 на высоком уровне. Если вам нужен компактный дисплей с исключительно высоким разрешением и качеством изображения для работы с одноплатными компьютерами Khadas, этот дисплей определенно стоит своих денег.
